XLINE LIGHT LC DMX-192 Контроллер DMX, 192 канала

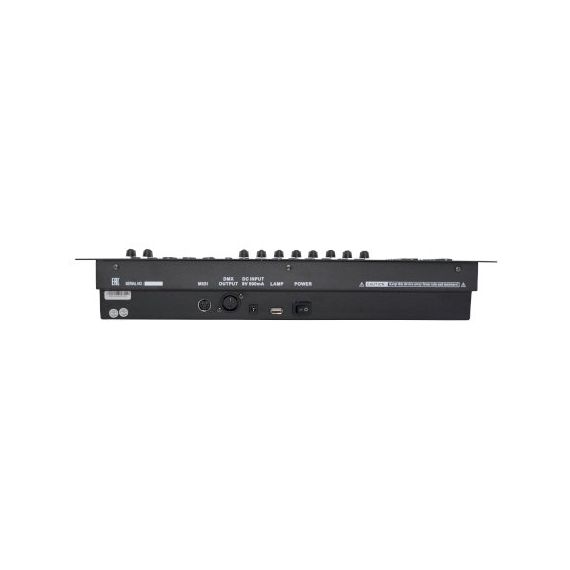

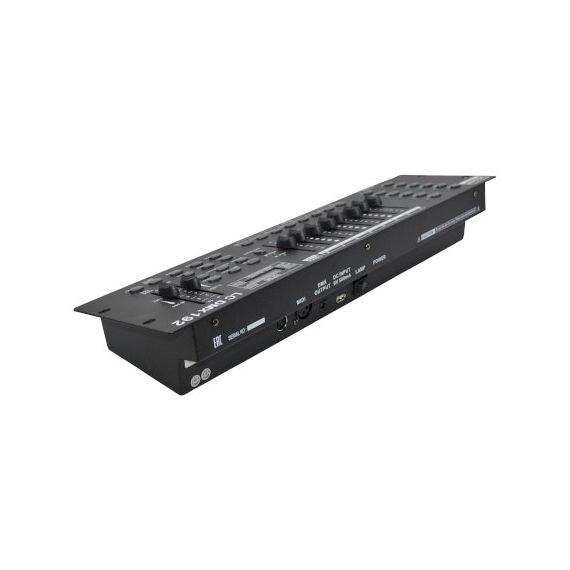

XLINE LIGHT LC DMX-192 Контроллер 192-канальный для 12 DMX-управляемых приборов по 16 каналов на каждый

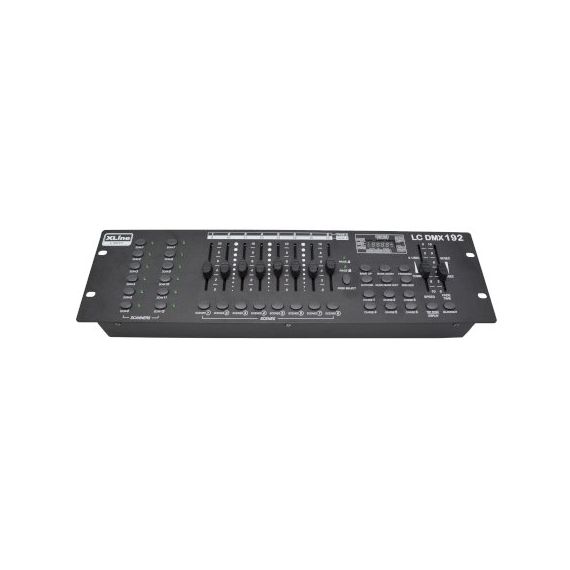

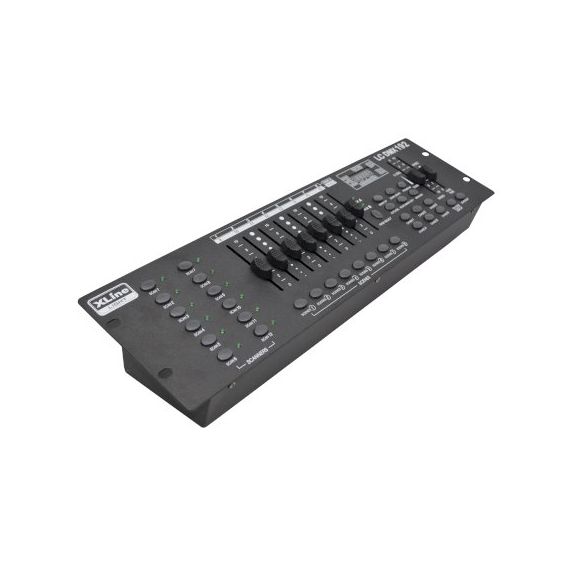

ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ Передняя панель

• 1.) SCANNERS – (выбор прожектора) - применительно к контроллеру DMX Operator - любое исполнительное устройство, с количеством DMX-параметров (каналов управления) от 1 до 16. В тривиальном случае это 12 сканеров, доступ к которым осуществляется нажатием кнопки с номером сканера (например - SCANNER 1), а стартовые адреса DMX-параметров сканеров устанавливаются шагом 16 - 1, 17, 33, 49 и т.д.
• 2.) SCENES - статическая световая сцена (или световая картина или кадр), определяющая значения для всех DMX-параметров, контролируемых данным устройством. Для контроллера DMX Operator это 192 DMX-параметра или значения для каждого из 16 параметров всех 12 сканеров. В контроллере  можно запрограммировать и сохранить 240 сцен.
• 3) PAGE A, PAGE B,PAGE BUTTON - так как каждый сканер может иметь до 16-ти параметров, а регуляторов (FADERS) всего 8, параметры каждого сканера разбиты на две группы (или страницы) - PAGE A (параметры с 1-го по 8-ой) и PAGE B (параметры с 9-го по 16-ый). Таким образом, для установки с помощью ползунковых регуляторов первых восьми параметров первого сканера (DMX-адреса с 1-го по 8-ой), нужно выбрать SCANNER 1 и PAGE A (с помощью кнопки PAGE SELECT). Для установки остальных параметров первого сканера (DMX-адреса с 9-го по 16-ый) нужно выбрать SCANNER 1 и PAGE B. Соответственно устанавливаются параметры и для остальных сканеров: первые 8 параметров второго сканера (DMX-адреса с 17-го по 24-ый) SCANNER 2, PAGE A, вторые восемь параметров второго сканера (DMX-адреса с 25-го по 32-ой) SCANNER 2, PAGE B, и т.д.
• 4.) DISPLAY - переключение дисплея. В режиме программирования чейза служит для переключения отображения номеров банка и сцены к отображению номера шага. Во всех остальных режимах переключает отображение параметров сканеров от вида 000-255 к виду 0%-100%.
• 5.) BANK-BUTTON - банк это группа сцен, имеющая свой номер. В контроллере  - 30 банков, в каждом из которых может "находится" от 0 до 8-ми сцен и любая из запрограммированных сцен "находится" в каком либо банке. Выбор банка осуществляется с помощью кнопки.
• 6.) CHASE-BUTTONS  - применительно к контроллеру  чейзом называют перечень заранее запрограммированных и находящихся в банках сцен, которые необходимо выполнить (воспроизвести) в автоматическом режиме последовательно, шаг за шагом, через равные промежутки времени. В контроллере  - 6 независимых чейзов, но в каждый момент времени может выполняться только один из них. Каждый чейз может содержать до 240 шагов, на каждом из которых может выполняться одна из заранее запрограммированных сцен, причем некоторые из сцен могут повторяться на разных шагах, а некоторые сцены не использоваться вовсе.
• 7.) BLACKOUT-BUTTON - режим общего затемнения. На выходе контроллера ничего нет. Переход в этот режим осуществляется кнопкой BLACKOUT и подтверждается постоянно горящим индикатором BLACKOUT.
• 8.) PROGRAM-BUTTON - режим программирования, в котором можно создать, изменить и сохранить (записать) сцены в блоках, а также запрограммировать или изменить чейзы (распределить сцены по шагам или изменить порядок их следования). Режим программирования устанавливается и отменяется нажатием и удержанием в течении двух секунд кнопки PROGRAM. Режим программирования подтверждается мерцанием индикатора PROG.
• 9.) MIDI/ADD-BUTTON- режим установки MIDI-канала для внешнего управления MIDI-сигналом. Контроллер не должен находится в режиме программирования! Для установки MIDI-канала необходимо нажать и удерживать кнопку MIDI до тех пор, пока две последние цифры дисплея начнут мерцать, кнопками  установить канал и выйти из режима повторным нажатием кнопки MIDI.10.) AUTO/DEL BUTTON-режим автоматического воспроизведения чейза или банка со скоростью, устанавливаемой регулятором SPEED. Режим автоматического воспроизведения устанавливается кнопкой AUTO и подтверждается постоянно горящим индикатором AUTO TRIGGER.  DEL (DELETE) - удалить. В режиме программирования эта кнопка служит для удаления сцен, банков, шагов
• 11.) MUSIC/BANK-COPY-BUTTON - режим автоматического воспроизведения чейза или банка "под музыку" со скоростью, определяемой встроенным в контроллер микрофоном. Режим автоматического воспроизведения "под музыку" устанавливается кнопкой MUSIC и подтверждается постоянно горящим индикатором MUSIC TRIGGER.STEP - шаг. Каждый чейз может содержать 240 пронумерованных шагов, каждому из которых соответствует своя заранее запрограммированная и находящаяся в каком либо банке сцена. Номер шага определяет позицию сцены в чейзе. Чейз выполняется в порядке возрастания номеров шагов. BANKCOPY - копирование банка. В режиме программирования эта кнопка служит для копирования содержимого одного банка в другой.
• 12.) TAPSYNC DISPLAY BUTTON - режим автоматического воспроизведения чейза или банка "с ручной синхронизацией". При установленном режиме AUTO скорость воспроизведения определяется интервалом времени между двумя последними нажатиями кнопки TAPSYNC.
• 13.) FADE TIME FADER - время "перетекания" одной сцены в другую при автоматическом воспроизведении, определяется регулятором FADE TIME. Если это время равно нулю, то сцены сменяют друг друга мгновенно. Если время "перетекания" отлично от нуля, сцены плавно меняют друг друга ("перетекают" одна в другую) за это время
• 14.) SPEED FADER - скорость чередования шагов при автоматическом воспроизведении чейза или скорость чередования сцен при автоматическом воспроизведении сцен в банке. Скорость определяется промежутком времени между соседними шагами или сценами и задается регулятором SPEED.
• 15.) CHANALS FADERS - ползунковые регуляторы для изменения и установки значений параметров для сканеров. В контроллере - 8 таких регуляторов.
•   REC (RECORD) - запись созданной сцены в банк или чейз в режиме программирования. Запись производится с помощью кнопки REC. В подтверждение записи все индикаторы контроллера мигнут два раза.

 Ниже приведена таблица адресации прожекторов:

   Как выставить нужный DMX адрес на световом приборе:

   Современные световые приборы предлагают 2 типа меню управления.

   Первый тип управления - это ЖК дисплей с отображением параметров установок и кнопками для управления и настроек пунктов меню. Второй тип - это настройки прибора при помощи переключателей DIP-SWITCH на корпусе прибора.

 В таком типе настроек нет ничего страшного, общий принцип показан на рисунке ниже. Так же, для удобства настройки данного типа приборов, существует калькулятор настройки ДИП переключателей

       Переключатели Dipswitches устанавливаются по таблице:

Установка адресов DMX 512

Установка Dip переключателей: каждый Dip переключатель задаёт адрес, основанный на двоичном коде.

Номер Dip.  1 2 3 4 5 6 7 8 9

Значение   1 2 4 8 16 32 64 128 256

Требуемый адрес выбирается сложением значений включенных Dip переключателей.

Dip переключатель № 10не используется для DMX, обычно им включают некоторые функции, например: Главный /Ведомый, Звуковая активация, и т.д.

На каждое из 12 устройств назначено 16 channels.

Ниже представлена таблица для проверки расчетов.

Установка адресов DMX 512

Установка Dip переключателей: каждый Dip переключатель задаёт адрес, основанный на двоичном коде.

Номер Dip.  1 2 3 4 5 6 7 8 9

Значение   1 2 4 8 16 32 64 128 256

Требуемый адрес выбирается сложением значений включенных Dip переключателей.

Dip переключатель № 10не используется для DMX, обычно им включают некоторые функции, например: Главный /Ведомый, Звуковая активация, и т.д.

На каждое из 12 устройств назначено 16 channels.

Описание работы с контроллером DMX 192 канала:

   После того как вы подключили пульт к устройствам и подали на него питание – он готов к работе.

1. РУЧНОЙ РЕЖИМ.

1.1. Управление прожекторами в ручном режиме.

   В ручном режиме ( индикатор Programm-LED-off) вы можете выбрать любой подключенный прожектор вручную и управлять им с помощью канальных фейдеров. Учтите , что состояние фейдеров не запоминается.

   Выбрать прожектор соответствующей кнопкой.

   Задать значения каждого канала прожектора с помощью фейдеров.

   Кнопкой PAGE-selection – можно выбрать канальные фейдеры либо 1-8 или с 9 по 16.

2. ПРОГРАММИРОВАНИЕ СЦЕН

   Программа – это последовательность различных сцен , которые вызываются одна за другой. С помощью DMX Operator  вы можете создать 30 различных программ ( BANKS) по 8 сцен в каждой.

2.1. Программирование.

   Для входа в режим программирования сцен нажмите и удерживайте кнопку PROGRAM в течении 3-х секунд.

   В качестве подтверждения установки режима программирования индикатор PROG будет мерцать до тех пор, пока Вы не отмените режим программирования. Выбрать с помощью кнопки BANKS- требуемую программу.

   Выбрать прожектор с помощью кнопки SCANERS. Сделать необходимые установки с помощью канальных фейдеров. Выбрать следующий прожектор им повторить процедуру. Нажать ADD и требуемую SCENE для того, чтобы запомнить первый шаг. Запрограммируйте следующие шаги до тех пор пока не закончится программа или не будет достигнуто максимальное количество шагов – 8. Нажать PROGRAMM для сохранения программы. Контроллер теперь в режиме BLACKOUT

2.2. Запуск программы.

   Нажать BANK и выбрать желаемую программу. Нажать AUTO ( на дисплее загорится индикатор AUTO TRIGGER).С помощью SPEED FADER достигается скорость выполнения программы и время повтора  с помощью TIME-FADER.    Как альтернатива можно задать скорость программ нажатием дважды на TAPsynch. Интервал между нажатием будет соответствовать скорости программы ( до 10 минут).

2.3. Проверка программы.

   Нажать и держать кнопку PROGRAM и выбрать желаемую программу кнопкой BANK. Проверьте каждую сцену нажатием кнопки SCENE.

2.4. Редактирование программ.

   Если вы заметили, что сцена  не соответствует вашему представлению или если необходимо отредактировать программу под новую площадку, вам необходимо в ручном режиме произвести изменение сцен.

   Нажмите и удерживайте кнопку PROGRAM , выберите нужную программу кнопкой BANK. Кнопкой SCENE выбрать нужную сцену. Выбрать кнопкой SCANER прожектор. Измените канальными фейдерами значения параметров. Перейдите к следующему прожектору и повторите операцию. Нажатием ADD и соответствующей кнопки SCENE сохраните отредактированный шаг. Продолжайте редактирование пока не закончится программа.

3. ЧЕЙЗЫ.

   Чейзом называется последовательность различных программ, которые вызываются одна за другой. С помощью DMX Operator можно запрограммировать до 6 различных чейзов до 240 шагов в каждом.

3.1. Программирование чейза.

   Нажать и удерживать кнопку PROGRAMM. Выбрать нужный чейз кнопкой CHASE.

   Выбрать желаемую программу кнопкой BANK. Выбрать желаемую сцену кнопкой SCENE. Нажать  кнопку ADD. Программируйте следующие шаги, пока не закончатся сцены или количество шагов не станет 240. Нажмите и удерживайте кнопку PROGRAM для сохранения чейза.

Копирование банка в чейз.

   Как альтернатива можно скопировать весь банк( все 8 сцен) в чейз. Для этого необходимо выбрать нужную программу кнопкой BANK  и нажать кнопки BANK-COPY и ADD.

3.2. Запуск чейза.

   Нажать на соответствующую кнопку CHASE ,а затем AUTO. Для изменения скорости чейза нажать TAPSYNCH дважды. Интервал между нажатиями – соответствует скорости чейза( до 10 минут).

   Нажать кнопку RECORD  и выбрать нужную запись с помощью кнопки выбора прожектора SCANER.

3.3. Проверка чейзов.

   Нажать и удерживая кнопку PROGRAM выбрать  нужный чейз кнопкой CHASE. Нажать DISPLAY для переключения дисплея в шаговый режим.  Проверьте каждую сцену нажатием соответствующей кнопкой BANK.

3.4. Редактирование чейза.

Вставка  шага.

   Нажать и удерживать кнопку PROGRAM. Выбрать требуемый чейз кнопкой CHASE. Нажать DISPLAY для переключения дисплея в шаговый режим. Нажать соответствующую кнопку  BANK для выбора сцены куда необходимо вставить шаг. Нажать кнопку ADD. Выбрать нужную сцену кнопкой BANK и кнопкой SCENE. Повторно нажать кнопку ADD.

Удаление шага.

   Нажать и удерживать кнопку PROGRAM. Выбрать требуемый чейз кнопкой CHASE. Нажать DISPLAY для переключения дисплея в шаговый режим. Нажать соответствующую кнопку  BANK для выбора сцены которую необходимо удалить. Нажать кнопку DEL.

   Нажать и удерживать кнопку PROGRAM для сохранения отредактированного чейза.

3.5. Удаление чейза.

   Нажать и удерживать кнопку PROGRAM. Выбрать нужный  чейз кнопкой CHASE. Нажав и удерживая кнопку DEL нажать кнопку CHASE.

3.6. Удаление всех чейзов.

   ВНИМАНИЕ! При выборе этой функции все запрограммированные чейзы будут удалены без возможности восстановления. Сцены и программы останутся в памяти.

Нажать и держать кнопки BANK-DOWN и DEL при отключении питания. Включить питание снова.

4.КОПИРОВАНИЕ СЦЕН, ПРОГРАММ И ЗАПИСЕЙ.

Функция копирования облегчает программирование путем создания копий уже существующих сцен в программу.

4.1 Копирование сцены.

   Нажать и удерживая кнопку PROGRAM выбрать программу кнопкой BANK. Нажать нужную сцену кнопкой SCENA. Нажать кнопку ADD и выбрать нужный банк куда вы хотите скопировать  сцену. Нажать кнопку нужной сцены SCENA.

4.2 Удаление сцены.

   Нажать и удерживая кнопку PROGRAM выбрать программу кнопкой BANK. Нажать нужную сцену кнопкой SCENA. Нажать кнопку DEL  и удерживая ее нажать нужную кнопку SCENA. Значение DMX этой сцены станет равно 0.

4.3 Копирование программы.

   Нажать и удерживая кнопку PROGRAM выбрать программу кнопкой BANK Нажать кнопку ADD и выбрать нужный банк куда вы хотите скопировать  программу. Нажать кнопку BANK-Copy.

4.4 Удаление программы.

   Нажать и удерживая кнопку PROGRAM выбрать программу кнопкой BANK. Нажать кнопку DEL  и удерживая ее нажать  кнопку BANK-COPY.

4.5 Удаление всех сцен.

ВНИМАНИЕ! При выборе этой функции все запрограммированные сцены будут безвозвратно удалены.

Нажать и держать кнопки PROGRAM и DEL при отключении питания. Включить питание снова.

5. ЗВУКОВАЯ АНИМАЦИЯ.

   Можно выбрать режим работы пульта от встроенного микрофона нажатием кнопки MUSIC (индикатор будет мигать). Программы и записи будут активированы только при наличии музыкальной трансляции. В тишине программы и чейзы остановятся.

Управление по MIDI

   При помощи MIDI команд можно выбрать банк в любом режиме.

ВОСПРОИЗВЕДЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЕЙ

Ручное воспроизведение

   Эта функция позволяет вручную проиграть последовательность

• Нажмите и удерживайте кнопку Program 3 секунды, чтобы войти в режим программирования.
• Запустите последовательность соответствующей кнопкой Chase.
• Нажмите кнопку TAP SYNC. При каждом нажатии будет происходить смена шага.
• Кнопками выбора банка вы можете листать последовательности.
• Нажмите и удерживайте кнопку Program 3 секунды, чтобы выйти из режима программирования.

Автоматическое воспроизведение

• Нажмите одну из шести кнопок выбора Chase, чтобы выбрать нужную последовательность.
• Нажмите кнопку Auto/Del button. Загорится индикатор режима.
• Установите желаемую скорость и время перехода. Последовательность будет воспроизводиться с выбранными параметрами.
• Вы можете задать скорость воспроизведения, нажав кнопку TAP SYNC/ Display три раза. Последовательность будет воспроизводиться с заданным темпом.

Примечание:

   Не устанавливайте время перехода медленнее, чем скорость воспроизведения - сцены не буду воспроизводиться полностью! Если вы хотите воспроизвести все последовательности, нажмите Auto/Del перед выбором.

Воспроизведение под музыку

• Нажмите одну из шести кнопок выбора Chase, чтобы выбрать нужную последовательность.
• Нажмите кнопку Music/Bank-Copy.
• На дисплее загорится соответствующий индикатор.
• Последовательности будут переключаться в такт музыке.

   Примечание: если вы выходите из режима, нажатием кнопки Chase, контроллер автоматически начнёт воспроизводить сцены из того банка, который был выбран последним. Чтобы остановить воспроизведение программы нажмите Blackout или Music, если был включен режим воспроизведения под музыку, или Auto.

НАСТРОЙКА MIDI

Включение MIDI

• Нажмите и удерживайте кнопку MIDI/Add. Третья и четвёртая цифры на дисплее начнут мигать.
• Кнопками Вверх и Вниз выберите MIDI канал (1 по 16) который вы хотите использовать.
• Нажмите и удерживайте кнопку MIDI/Add ещё раз, чтобы выйти из режима MIDI.

Настройка MIDI канала

Note on: Принимает сигнал «нота» для выполнения функции.
