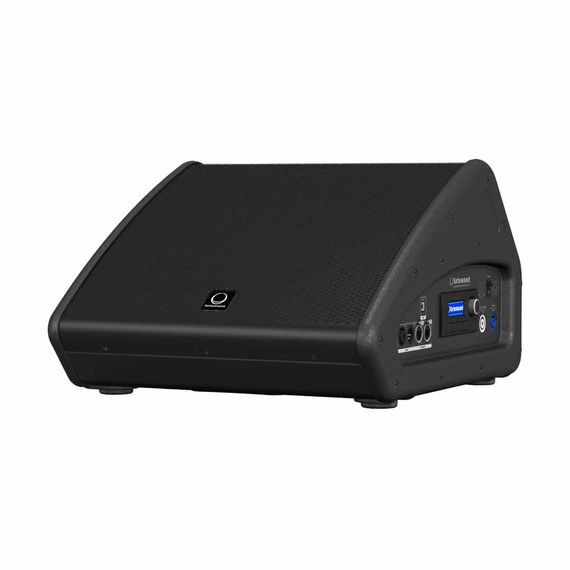

TURBOSOUND TFM122M-AN сценический монитор, активный,12"карбон/неодим, 1,4"титан, 2500Вт KlarkTeknik, 63Гц-20кГц, 8 Ом,130дБ,ULTRANET, 60x40 вращ,коакс

Компания Turbosound выпустила новую линейку сценических мониторов FLASHLINE. Топовые модели с высоким уровнем звукового давления получили обозначение TFM. В них использованы специально разработанные НЧ динамики 12” и 15” с применением карбонового волокна и неодимовых магнитов, а также высокоэффективные драйверы с титановой диафрагмой 1,4”, работающие в рупоре с раскрытием 60° на 40°, при этом имеется возможность поворота рупора на 90 градусов. Мониторы имеют низкопрофильное исполнение, чтобы минимально перекрывать вид на сцену. Доступны две версии, пассивная, способная работать в широкополосном или биамп-режиме, и активная с усилительными модулями Klark-Teknik, способными развивать мощность до 2500 Вт в пике. Модули также оснащены процессорами с функцией кроссовера, эквалайзера, подавителя обратной связи и задержки. Звуковой сигнал может поступать как в аналоговом виде, так и через интерфейс ULTRANET по Cat-5 кабелю. Регулировка параметров доступна с панели управления, имеющей LCD-дисплей, или через USB-интерфейс с подключенного компьютера. Как и другие активные модели Turbosound, новые мониторы обозначаются дополнительными буквами AN. Модели Turbosound TFM122M, TFM152M, TFM122M-AN, TFM152M-AN выполнены в прочном корпусе из 15 мм фанеры с износостойким покрытием и имеют встроенный стакан для размещения на акустической стойке в качестве сателлита.

• Активный профессиональный сценический монитор высокого давления с коаксиальным расположением динамиков.
• Два положения установки для расположения артиста вблизи или в отдалении от монитора.

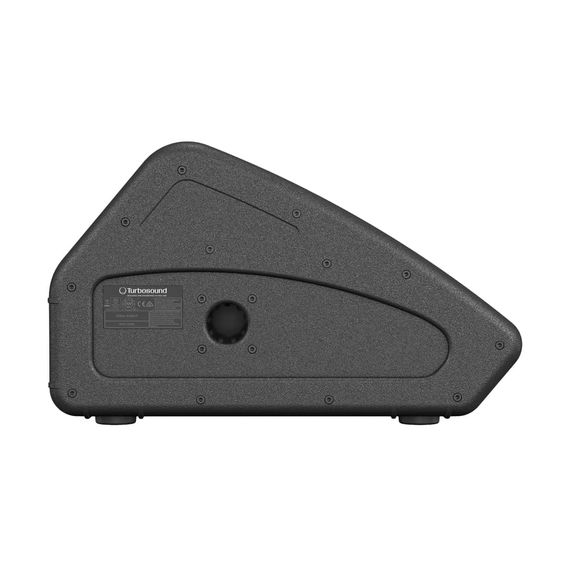

• Возможность использования в качестве сателлита обеспечивается поворотом рупора и встроенным стаканом для установки на акустическую стойку.
• Частотный диапазон 70 Гц - 18 кГц по уровню ±3 дБ/63 Гц - 20 кГц по уровню -10 дБ
• Максимальный уровень звукового давления 130 дБ
• Усилительный модуль с процессором разработанный Klark-Teknik, с обеспечением функций цифрового кроссовера, частотной коррекции, подавителя обратной связи FBQ, задержки до 300 мс.
• Общая пиковая мощность усилительного модуля 2500 Вт
• НЧ вуфер 12” с применением карбонового волокна и неодимового магнита.
• 1,4” твитер с титановой диафрагмой
• Низкий профиль корпуса, минимально перекрывающий вид на сцену
• Рупор с низким уровнем искажений, имеющий диаграмму раскрытия 60° Г x 40° В
• 16 канальный цифровой интерфейс ULTRANET позволяет принимать звуковой сигнал от микшеров или стейджбоксов Behringer и Midas.

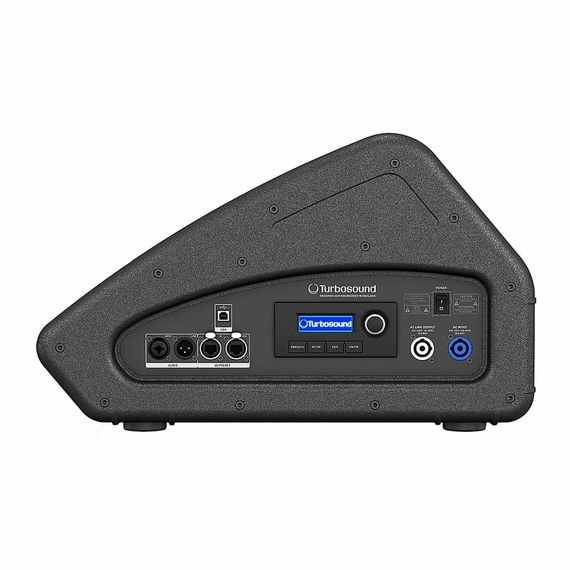

• Регулировка параметров доступна через панель управления или через USB-интерфейс с компьютера.
• Корпус из 15 мм фанеры, с композитными боковыми накладками, для лучшей защиты в процессе использования на сцене.
• Износостойкое покрытие корпуса и прочный металлический гриль.
• Удобная ручка для переноски.
• Размеры: 302 x 452 x 504 мм
• Вес: 16,5 кг

Ultranet: новые возможности многоканального интерфейса

История создания

Жестами и мимикой просить звукорежиссёра прибрать в мониторе хай-хэт не просто, но до компании Aviom других вариантов на концертах не было. Потому многие с неподдельным интересом отнеслись к новинке компании — системе персонального мониторинга. Музыкантам предлагалось самостоятельно набирать собственные мониторные миксы на компактных микшерах, подключенных Cat 5 кабелем к центральному блоку. Вокал и инструменты заводились в центральный блок в аналоговом виде. Для передачи множества каналов по витой паре в Aviom разработали собственный цифровой протокол A-Net.

Идея быстро пришлась по вкусу концертным и студийным музыкантам. Вскоре аналогичные решения предложили многие компании: Hear Technologies, Roland, Allen&Heath, Digital Audio Labs, MyMix Audio, Avid, dbx, Pivitec. Не смогла пройти мимо модного направления и компания Behringer, чутко реагирующая на всё новое и успешное.

Здесь стоит отметить одну немаловажную черту подобных систем – для многоканальной передачи звука практически всегда применялись серьёзные универсальные протоколы, способные передавать в обоих направлениях десятки каналов (REAC у Roland, A-Net PRO у Aviom, BLU link в dbx PMC16 и т.д.). Разработанные для сложных сетевых решений и цифровых мультикоров, протоколы требовали мощных процессоров и сложных передатчиков. Это сильно увеличивало стоимость каждого микшера и общую стоимость мониторной системы.

Для собственной системы мониторинга компания Behringer решила разработать новый интерфейс, максимально простой, для решения только данной конкретной задачи. А задача свелась к передаче в одном направлении 16 аудиоканалов. Вот так в 2008 году на свет появился ещё один цифровой интерфейс, получивший название Ultranet.

Взять всё, да и поделить…

Ultranet – это односторонний интерфейс передачи 16 аудиоканалов формата 48кГц/24бит по Cat 5 кабелю. В основе Ultranet лежит стандарт AES3 (AES/EBU), одна из возможностей которого — передача по витой паре двух каналов формата 192кГц/24бит. На рис. 1 представлена упрощенная схема цифрового тракта AES/EBU. Два канала оцифровываются с частотой 192кГц. Сэмплы параллельно подаются на мультиплексор (MUX), который выстраивает их в последовательный поток данных. Поток усиливается, переводится в симметричный (балансный) сигнал и передается по Cat 5 кабелю.

Рис. 1. Упрощенная схема работы AES/EBU

В Behringer решили оставить существующий тракт AES/EBU, но на вход ему подавать не 192кГц пакеты, а последовательность четырех 48кГц пакетов (рис. 2). Для подмены пакетов был использован недорогой процессор, реализующий функцию Ultranet, и по 2-канальному интерфейсу AES3 пошел 8-каналый звук. Добавление еще одного аналогичного тракта позволяло увеличить количество каналов до 16. Для совместимости с обычным Ethernet кабелем сигнал передавали по 1-2 и 3-6 контактным парам стандартного разъема RJ-45.

Рис. 2. Принцип работы Ultranet

Данный ход позволил Behringer существенно сэкономить на разработке нового транспортного протокола. Кроме того, это дало возможность применить серийно выпускающийся чип приёмопередатчика AES/EBU тракта. Результат — значительное снижение итоговой стоимости системы мониторинга.

Сеть Ultranet обладает отличной дальностью соединений, унаследованной от AES3. Максимальная длина Cat 5 кабеля между двумя устройствами Ultranet — 400 метров, тогда как для протоколов AoE она не превышает 100 метров.

Устройства Ultranet могут соединяться последовательно, но количество соединений не должно быть больше 7, а расстояние между конечными устройствами не должно превышать всё те же 400 метров (рис. 3).

Рис. 3. Последовательное соединение Ultranet

Для разветвления (параллельного подключения) Ultranet требуется специальный дистрибьютор. Например, Behringer P16-D, позволяющий реализовать более сложные схемы подключение (рис.4).

Рис. 4. Параллельно-последовательное соединение Ultranet

Для чего всё затевалось

Напомним, что разрабатывали Ultranet для создания недорогой системы персонального мониторинга. Вскоре ею стала система Behringer Powerplay. Она предназначена для работы с любыми микшерными пультами. На центральный блок Behringer P16-I можно подать 16 аналоговых или 16 цифровых каналов формата ADAT. Далее по Cat 5 кабелю сигнал в формате Ultranet поступает на индивидуальные микшеры P16-M (рис. 5).

Рис. 5. Подключение Powerplay по аналогу и ADAT

Начав выпуск цифровых пультов серии X32, компания Behringer оснастила их портами Ultranet. Это значительно упростило подключение Behringer Powerplay. Для раздачи сигнала Ultranet теперь достаточно дистрибьютора Behringer P16-D (рис. 6). Впоследствии порты Ultranet появились в цифровых микшерах Midas M32 и в ряде стейдж-боксов.

Рис. 6. Powerplay в родной сети

Новые горизонты

Имея возможность просто и недорого передавать 16 каналов на значительное расстояние, почему бы не использовать эту возможность для подачи звука в акустическую систему? Плюсы такого подхода очевидны: цифровой тракт менее чувствителен к помехам, гальваническая развязка портов Ultranet значительно снижает риск появления земляных петель, хорошая экономия на коммутации.

Эта идея была реализована концерном Music Group (созданном под эгидой Behringer) в активных акустических системах Turbosound. Специально для новых серий инженеры Klark-Teknik разработали усилительные модули со встроенными процессорами и, конечно, добавили входной и сквозной порты Ultranet (рис. 7).

Рис. 7. Задняя панель активных акустических систем Turbosound iQ и NuQ PRO, Siena, Athens

Настроить акустическую систему на прием канала Ultranet можно как с задней панели, так и с компьютера, подключившись к USB-разъёму колонки (рис. 8).

Рис. 8. Выбор канала Ultranet в программе настройки TURBOSOUND Edit

Так как Ultranet включает 16 каналов, его можно полноценно использовать для построения сложных многозонных объектов. Малочувствительный к внешним наводкам цифровой тракт, гибкая топология и большая дальностью соединений позволяют прокладывать трассы по самому оптимальному пути, не опасаясь лежащих рядом электрических кабелей и световых приборов. При этом все 16 каналов Ultranet доступны в любой точке сети.

Однако стоит заметить, что порты Ultranet на акустических системах активные, и сквозное прохождение сигнала через АС возможно только при включенной колонке. В последовательной сети Ultranet должны работать все колонки. Выключение или выход из строя одной из колонок приведёт к пропаданию звука в оставшемся участке цепи. Если требуется повышенная надёжность, следует выбирать параллельное подключение с использованием одного или нескольких дистрибьютеров.

Здесь может показаться, что применение дополнительных дистрибьютеров приведёт к увеличению затрат. На практике же этого не произойдёт, так как использование Cat 5 кабеля и пластиковых разъемов RJ-45 позволяет значительно сэкономить на коммутации. Для примера, катушка кабеля Cat 5e длиной 305 метров в настоящий момент стоит порядка 3 000 рублей. Те же 300 метров балансного кабеля хорошего качества обойдутся примерно в 30 000 рублей. Ещё более впечатляющей оказывается экономия на разъёмах — 50 разъёмов RJ-45 обойдутся в 250 рублей, то же количество разъемов XLR – примерно в 15 000 рублей.

На сегодняшний день Ultranet интегрирован в значительное количество устройств:

• микшеры Behringer X32 (включая модификации COMPACT, PRODUCER, CORE, RACK)
• микшеры Behringer X18, XR18
• стейдж-боксы Behringer S16, S32
• стейдж-боксы с функцией Ultranet-дистрибьютора Behringer SD8, SD16
• микшеры Midas M32, M32C, M32R
• стейдж-боксы Midas DL16, DL32
• дистрибьютор Behringer P16-D
• 16 канальный конвертер Behringer P16-I

Из акустики портами Ultranet оснащены активные системы Turbosound:

• iQ серии
• NuQ PRO серии
• Siena серии
• Athens серии

Отдельно стоит упомянуть интересную особенность Turbosound iQ. В ней реализована возможность передачи по линии Ultranet команд управления. Непосредственно в микшере Behringer X32 или Midas M32 можно выбрать модель Turbosound iQ и переключать в ней настройки эквалайзера и пресеты, имитирующие звучание акустических систем разных производителей (рис. 9).

Рис. 9. Экран управления акустическими системами iQ

Управление передаётся раздельно для каждого из 16 каналов. Если к каналу подключены несколько одинаковых моделей, то исполнять команды они будут одновременно. Если подключены разные модели, то исполнять команды будет только акустика, модель которой выбрана в канале.

Важно! Для корректного вывода сигнала из микшера в порталы или мониторные линии через каналы Ultranet не забудьте переключить отбор из шин в положение PostFader. Выходные каналы Ultranet микшеров Midas и Behringer не имеют блоков Delay. Параметры задержки можно выставить в процессорах акустических систем.

На сегодня протокол Ultranet получил дальнейшее развитие, благодаря удачному использованию его в качестве цифрового мультикора. Простота реализации позволила встроить Ultranet в серии акустических систем Turbosound iQ и NuQ PRO начального и среднего ценового уровня.

Протокол предельно понятен, не требует сложных настроек и по использованию не отличается от AES/EBU или ADAT – выбрал подаваемые сигналы, выбрал нужный канал в акустической системе, соединил выход со входом, и всё заработало. Ultranet — это прекрасная возможность ощутить все плюсы цифровой передачи сигнала, лишённой помех от силового и светового оборудования на всем участке, от микшера до активной АС. Теперь данная технология доступна даже для бюджетных решений.
