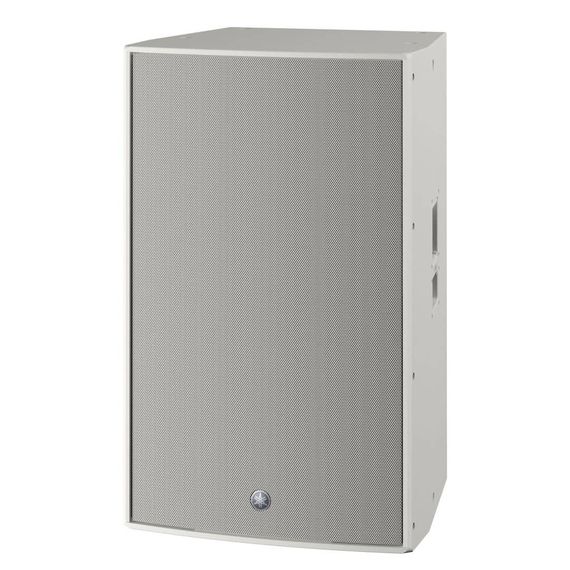

YAMAHA DZR315-DW Dante 3-полосная акустическая система

YAMAHA DZR315-DW Dante 3-полосная акустическая система

Мощь и звучание — как единое целое

Самый высокий в своем классе уровень звукового давления (SPL), процессорная обработка сигнала, непревзойденное качество воспроизведения нижних частот — новая акустика серии DZR показывает себя с лучшей стороны во всех отношениях, обеспечивая настоящий профессиональный звук с невероятной мощью для столь компактной конструкции.

Знамение времени

Yamaha DZR — серия активной, полностью интегрированной, интеллектуальной профессиональной акустики с поддержкой протокола Dante является кульминацией всего опыта, наработанного компанией в сфере звукоусиления и обработки сигналов.

Насколько глубоким может быть бас?

Не для слабонервных: новейшая модель DXS XLF обладает исключительно мощным ударом. Благодаря расширенному диапазон нижних частот вплоть до 30 Гц, она идеально подходит гастролирующим музыкантам, диджеям и звукорежиссерам, которым нужен сверхнизкий, громоподобный бас, не доступный другим сабвуферам этого класса. Высокоэффективный DSP-процессор, продуманная конструкция корпуса, фазоинвертор с широким раструбом — все это способствует исключительно чистому и музыкальному воспроизведению нижних частот даже на максимальной громкости.

Покрытие

Акустическая система должна звучать хорошо — это неоспоримый факт, но при стационарной установке она также должна выглядеть хорошо и гармонично сочетаться с интерьером помещения. Акустические системы Yamaha cерии DZR и сабвуферы серии DXS XLF доступны в черном и белом цвете.

3-полосная акустическая система DZR315-D с возможностью использования 2-усилительной конфигурации и поддержкой протокола Dante — самая мощная модель в серии DZR — развивает уровень звукового давления (SPL) до 143 дБ, сохраняя при этом чистоту звучания. Самый высокий в своем классе уровень звукового давления, процессорная обработка сигнала, непревзойденное качество воспроизведения нижних частот — модель DZR315 во всех отношениях показывает себя с лучшей стороны, обеспечивая настоящий профессиональный звук с невероятной для столь компактной конструкции мощью. Идеально приспособленная для использования в качестве основной акустики для озвучивания зала она также имеет встроенные петли под стандартные рым-болты M10 для подвеса.

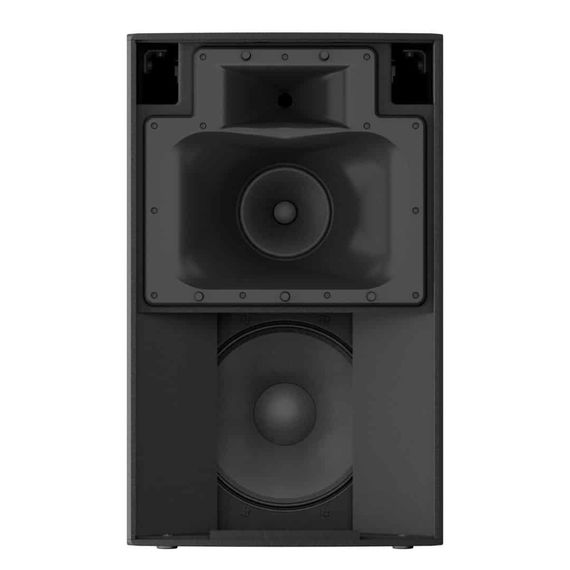

• 3-полосная активная АС с 2-дюймовым ВЧ-динамиком, 8-дюймовым СЧ-динамиком и 15-дюймовым НЧ-динамиком
• Макс. SPL 143 дБ и диапазон воспроизводимых частот 31 Гц - 20 кГц идеальны для использования этой модели в качестве основной акустики для озвучивания зала
• Мощный 2000-Вт усилитель класса D
• 96-кГц сигнальный процессор и КИХ-фильтр для звука высокого разрешения со сверхмалой задержкой
• Расширенная настройка FIR-X, сочетание КИХ-фильтрации и частотной коррекции для сведения фазовых искажений до минимума
• Dante I/O (2 вход / 2 выхода), функция SRC (преобразование частоты дискретизации) для совместимости с устройствами, поддерживающими частоту дискретизации 48 кГц
• Доступ к различным функциям DSP-процессора и предустановленным параметрам нагрузки, а также точная настройка с использованием параметрического эквалайзера, настройка задержки, маршрутизации и т. п. с помощью интуитивного ЖК-дисплея
• Алгоритм D-Contour и защитные схемы высокой надежности
• Легкий, но очень прочный корпус из многослойной фанеры с высококлассным полиуретановым покрытием
• Чехлы для акустических систем (SPCVR-DZR315), приобретаются отдельно
• Долговечное черное или белое покрытие

Усовершенствованная функция настройки FIR-X

96-кГц DSP-процессор помогает сфокусировать значительную часть выходной мощности DZR на обеспечении звука высокой четкости со сверхнизкой задержкой. Усовершенствованная фирменная технология Advanced FIR-X использует КИХ-фильтр с линейной частотно-фазовой характеристикой для улучшения работы кроссовера и коррекции сигнала. КИХ-фильтры помогли реализовать очень равномерную амплитудно-частотную характеристику для достижения необычно высокой четкости звуковых образов при отсутствии фазовых искажений. Для достижения идеальной четкости и максимально высокого в своем классе уровня SPL без ухудшения качества звука применяется также точная фильтрация частот.

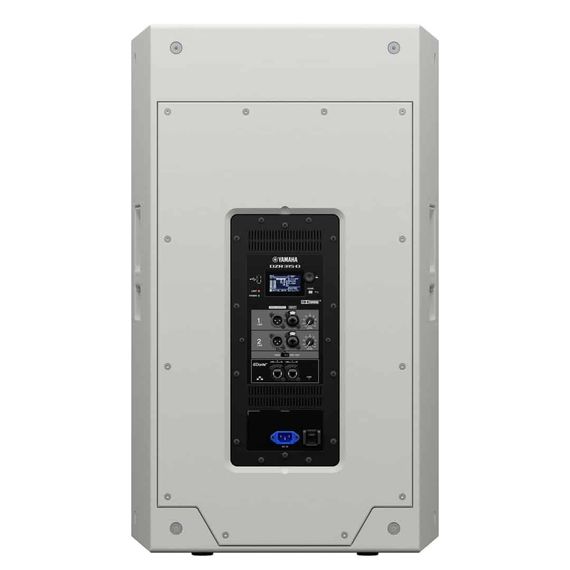

Встроенный ЖК-дисплей позволяет обращаться к различным функциям DSP-процессора, загружать пресеты, выполнять точную настройку параметрического эквалайзера, задержки и маршрутизации. Для управления акустикой серий DZR и DXS XLF вы можете сохранять до 8 собственных настроек или использовать предустановленные заводские настройки. Для большей надежности собственные настройки можно сохранить на «флэшке».

D-CONTOUR

D-CONTOUR — это интеллектуальный многополосный компрессор, который поддерживает неизменную четкость звучания акустических систем DZR, как бы сильно вы их ни раскачивали. Алгоритм D-CONTOUR постоянно анализирует разделенный на несколько полос аудиосигнал и задает оптимальную коррекцию для каждой из них. В результате даже при максимальном уровне поддерживается высокая четкость и музыкальность звучания.

Идеально дополняя универсальную конструкцию корпуса акустических систем DZR, D-CONTOUR имеет два режима работы — FOH/MAIN и MONITOR, которые задействуют детальные звуковые настройки в зависимости от способа установки АС. В режиме FOH/MAIN производится усиление баса для компенсации провала на низах, который возникает при использовании акустических систем на подвесе или на стойке. Режим MONITOR предназначен для напольного мониторинга. Он подавляет излишек нижних частот, который образуется вследствие отражения звука от пола, и выравнивает широкий диапазон частот, обеспечивая четкость звучания сценических мониторов. Оба режима доведены до совершенства бесчисленными тестами на прослушивание с участием опытных звукорежиссеров. Динамический многополосный компрессор обеспечивает равномерное звучание с минимальными искажениями при любой громкости.

Защитные функции DSP для работы системы на максимальном уровне и долговечности компонентов

Одно из преимуществ активных АС состоит в том, что излучатели и усилители уже идеально согласованы по всем параметрам. При разработке акустики серии DZR и DXS XLF, используя точность контрольных функций DSP-процессора, мы измеряли и испытывали долговечность каждого излучателя и общую выходную мощность усилителя, чтобы определить оптимальные граничные точки каждой модели. Используя многие защитные функции из тех, что реализованы в наших профессиональных усилителях высшего класса, DSP-процессор постоянно отслеживает состояние источника питания, усилителей мощности, излучателей и уровня сигнала для защиты компонентов, поддержания оптимальной производительности системы и продлении срока ее службы.

Первая профессиональная акустическая система с поддержкой Dante

Все громкоговорители DZR и сабвуферы DXS XLF, имеющие «D» в названии, имеют поддержку протокола Dante, допускающего их интеллектуальную интеграцию с консолями и другими Dante-устройствами Yamaha посредством входов-выходов Dante (2 вх. / 2 вых.) с функцией преобразования частоты дискретизации (SRC) для совместимости с 48-кГц устройствами.

Благодаря схематическому отображению входов-выходов на дисплее устройства значительно упрощается патчинг с цифровыми микшерными пультами Yamaha CL/QL, а консоль TF для быстрой подготовки сложной системы к работе позволяет воспользоваться функцией Quick Config. Аналоговые входы-выходы в сочетании с входами-выходами Dante открывают гибкие возможности маршрутизации и настройки системы, а функции Dante break-IN и break-OUT, выступая в качестве простого блока ввода-вывода сигналов, еще больше расширяют эксплуатационную гибкость системы.*

Кроме того, настраиваемая программная панель управления «ProVisionare Control» для Windows и «ProVisionare Touch» для iPad также совместима с Dante, дополняя систему звукоусиления более простыми средствами дистанционного контроля.

* Эта функция поддерживается в версии 1.2.2 и более новых

Full Dante Connection

Mixed Connection

Мощный 2000-Вт усилитель класса D

Новый высокоэффективный Class-D усилитель обеспечивает максимальную для устройств своего класса мощность — 2000 Вт, а также впечатляющий уровень звукового давления (SPL) 143 дБ. Все усилители были отобраны и оптимизированы для работы с ВЧ-, СЧ- (только модель DZR315) и НЧ-динамиками всех АС серии DZR. А для сабвуферов DXS XLF были разработаны специальные усилители.

Специально разработанный дизайн излучателей

ВЧ-излучатель

ВЧ-излучатели состоят из 2-дюймовой звуковой катушки и 1-дюймового усилителя сжатия горловины, титановой диафрагмы и неодимового магнита, размещенного в прочной теплостойкой алюминиевой литой раме.

СЧ-излучатель для 3-полосной АС

СЧ-излучатель для 3-полосных моделей DZR315 оснащен 8-дюймовым коническим диффузором, 1,5-дюймовой звуковой катушкой, которая обеспечивает высокую эффективность и сверхмалые искажения в диапазоне нижних-средних частот, а также способствует необычайно высокому уровню SPL — 143 дБ при поддержании чистоты звучания.

НЧ-излучатель

Наши новые НЧ-излучатели используют большие 3-дюймовые звуковые катушки, литые алюминиевые корзины и очень мощный, но легкий неодимовый магнит для воспроизведения мощного баса. Воспроизведение жестко контролируется, особенно в диапазоне среднего баса и вокала, гарантируя мощное звучание без искажений даже на максимальной громкости.

Высокая эксплуатационная гибкость

Продуманная конструкция с расчетом на профессиональное применение

Акустические системы DZR15, DZR12 и DZR10 имеют поворотный рупор, допускающий их установку с вертикальным или горизонтальным расположением корпуса в зависимости от особенностей помещения. При вертикальном положении угол рассеяния звука модели DZR15 составляет 90x50°, а моделей DZR12 и DZR10 — 90x60°. Поворотные рупоры позволяют обеспечивать равномерное рассеяние звука с одинаковым уровнем в целевой области, сводя до минимума спад громкости, характерный для обычных рупорных конструкций.

Корпуса выполнены из высококачественной многослойной фанеры толщиной 15 мм, на поверхность которой нанесено очень прочное покрытие из полиуретана, используемое для армейских нужд. В корпусах FC полного диапазона использованы специальные крепления для повышения прочности и уменьшения вибрации корпуса. Фазоинвертор с широким раструбом помогает свести до минимума шум выталкиваемого потока воздуха даже на очень высокой громкости. Конструкция корпуса моделей DZR15 и DZR12, а также их Dante-версий позволяет размещать АС в конфигурации зеркального мониторинга. Это обеспечивает формирование симметричного звукового поля для исполнителя, создание большей по размеру зоны наилучшего восприятия, нежели в случае с использованием конфигурации обычного мониторинга. (Модели DZR10 и DZR10-D асимметричны). Любой из вариантов напольной зеркальной конфигурации — мониторинг из двух симметричных моноканалов, либо стереомониторинг — поможет вам значительно расширить свои исполнительские возможности на сцене.
